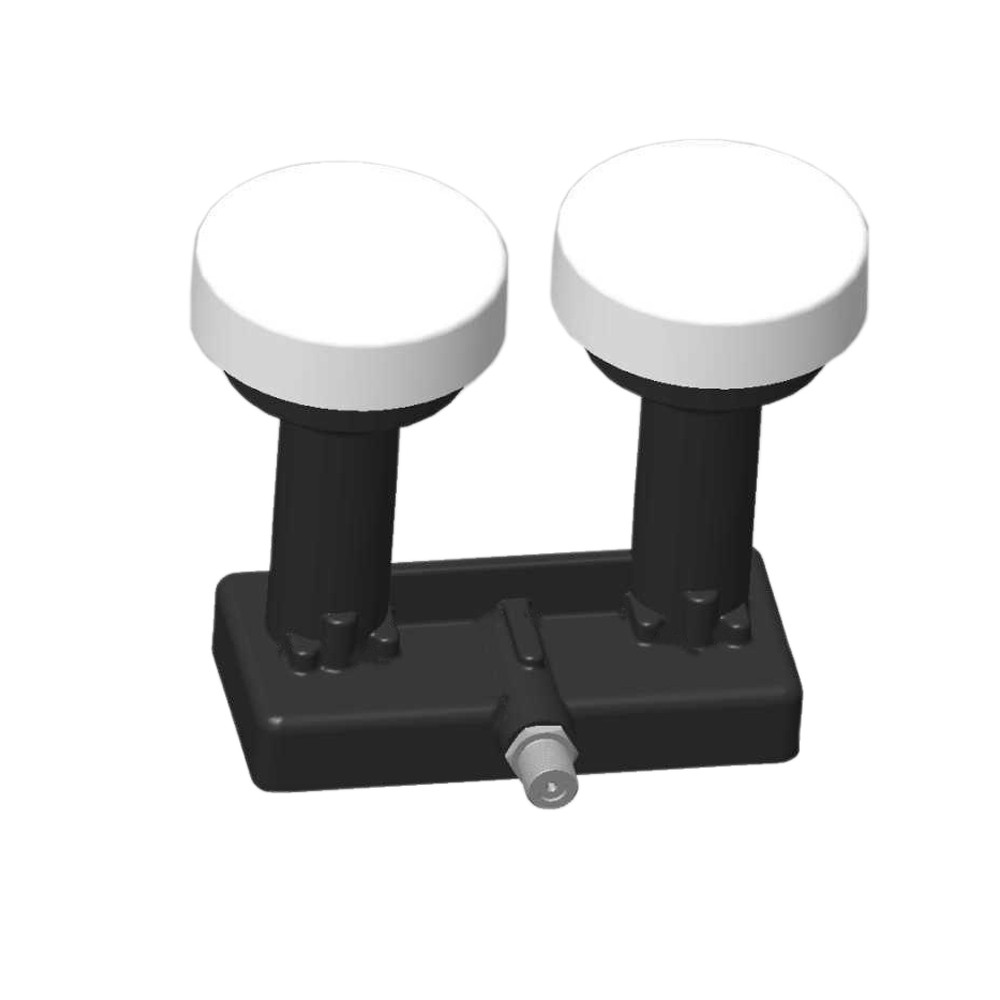

LNB Illusion Monoblock Single de 6 Grados. Mod. SMS11
LNB Illusion Monoblock Single de 6 Grados de Tecatel con las siguientes características:
| Guía de ondas | F/D=0.615 a 11.7 GHz |
| Frecuencia de entrada | Banda baja: 10.7 ÷ 11.7 GHzBanda alta: 11.70 ÷ 12.75 GHz |
| Frecuencia del oscilador local | Banda baja / Low band: 9.75 GHz Banda alta / High band: 10.6 GHz |
| Frecuencia de salida | Banda baja / Low band: 950 ÷ 1.950 MHz Banda alta / High band: 1100 ÷ 2.150 MHz |
| Nº de salidas | 1 (universal) |
| Ganancia | 50 dB ( min.) / 67 dB ( max.) |
| Impedancia | 75 Ω |
| Figura de ruido | 1.1 dB ( typ.) |
| Aislamiento entre polarizaciones | 18 dB |
| Alimentación y señales de control | 13 ÷ 18 V, 22 KHz |
| Rango de temperatura de trabajo | -30 ÷ 60 ºC |
| Consumo | 120 mA ( max.) 11 ~ 20 |
| Tipo de conector de salida | 1 x “F” Hembra |
| Peso | 0,15 Kg |
| Selección de entrada | Tone Burst / DiSEqC 1.0 |
| Salida VSWR | 2.5:1 ( max.) |
| Polarización | Lineal V/H |
| Conmutacion de Banda | Banda baja / Low band: 0 KHz Banda alta / High band: 22 KHz ± 4KHz |
